案例详细
概述：
物料从干燥机一端投入后，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，且与并流( 逆流 )的热空气充分接触 ，加快了干燥传流、传质推动力。在干燥过程中，物料在带有倾斜的抄板和热气流作用下，可调控地运动至干燥机另一端星形卸料阀排出成品。
应用：
1、化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。
2、对有特殊要求的粉状、颗粒状物料的干燥，如：HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
3、要求低温干燥，且需大批量连续干燥的物料。
特点：
1、转筒干燥器机械化程度高，生产能力较大。
2、流体通过筒体阻力小，功能消耗低。
3、对物料特性的适应性比较强。
4、操作稳定，操作费用较低，产品干燥的均匀性好。

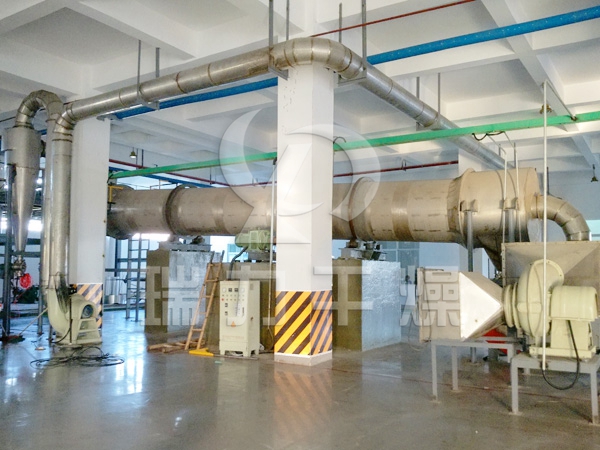

设备流程工艺：
技术规格：
型号
直接加热顺流式
直接加热顺流式
直接加热逆流式
直接加热逆流式
复合加热
复合加热
物料种类
矿石
HP发泡剂
高炉矿渣
硫铵
磷肥
煤
处理量(kg/h)
1000
466
15000
20000
12000
5000
出含水量(%)
30
13
6
1.5
5
6.5
终含水量(%)
15
0.3
1
0.1
0.1
0.1
平均粒径(mm)
6.5
0.05
4.7
0.5-1.7
0.5
5
物料堆积重度(kg/m3)
770
800
1890
1100
1500
750
热风量(kg/h)
3900
5400
10750
9800
6500
16000
入口气体温度(oC)
600
165
500
180
650
570
物料出口温度(oC)
42
100
70
80
75
加热方式
煤气
蒸气式电加热
重油
燃煤热风炉
重油
重油
装料系数
6.3
7
7.5
7.8
18
转速(rpm)
4
4
3.5
3
4
2
倾斜度
0.04
0.005
0.03
0.05
0.05
0.043
抄板数目
12
24
12
22
内筒外面8
内筒外面16
6 12
干燥器直径(m)
2.0
1.5
2
2.3
外筒2
内筒0.84
外筒2.4
内筒0.95
干燥器长度(m)
20
12
17
15
10
16
驱动功率(kw)
22
7.5
15
11
11
15
